Đầu bấm mạng CAT6 - AMP

Mã sản phẩm: 6-2111989-3

Mô tả sản phẩm

Đầu bấm mạng CAT6 AMP (Đầu bấm 3 mảnh) chính hãng.

Xuất xứ: AMP/COMMSCOPE

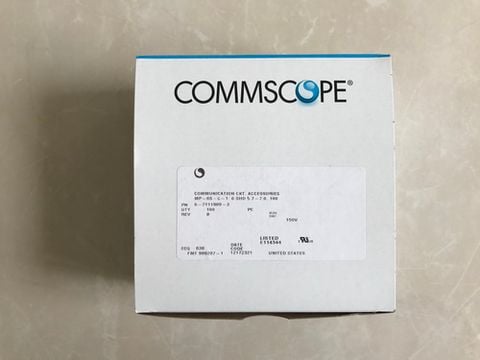

Quy cách đóng gói: 100 cái/gói

Tiêu chuẩn kỹ thuật:

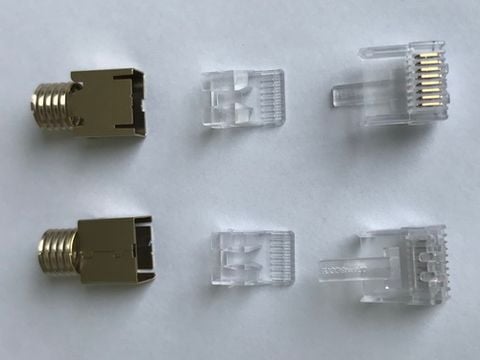

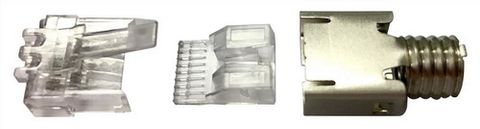

Thiết kế gồm 3 mảnh: Plug shield, wire holder, Plug Hugsing, được sử dụng để bấm đầu cắm cho cáp mạng với đường kính lõi từ 23-24 AWG

HÆ°á»ng Dáº«n báº¥m cÃ¡p máº¡ng cat6 -3 máº£nh

Chất liệu: thép bọc niken và kết hợp nhựa theo tiêu chuẩn UL94V-0, chân đồng mạ vàng

Plug Shield : chất liệu thép lá bọc niken chống gỉ có chức năng cố định và giữ cho đầu cáp được chắc chắn sau khi bấm.

Wire Holder: Để phân chia lõi cáp thành 4 vùng đôi xoắn.

Plug Housing: Được thiết kế theo chuẩn RJ45, gồm 8 pin, mạ vàng để tiếp xúc với cáp

Tốc độ truyền: Gigabit 10/100/1000.

Tiêu chuẩn đáp ứng: RoHS

Hướng dẫn phương pháp bấm đầu cắm 3 mảnh:

Bước 1: cho vỏ chụp đầu nối (Boot) vào sợi cáp và tuốc vỏ cáp khoảng 3-4 cm.

Bước 2: cho Plug Shield vào cáp như hình dưới

Bước 3: sắp xếp các đôi dây theo chuẩn cần bấm. Trường hợp này chọn chuẩn B

Bước 4: lắp Wire Holder vào sao cho 3 đôi dây ở dưới và 1 đôi (Dương/Trắng Dương) ở trên.

Bước 5: tháo xoắn và sắp xếp dây theo chuẩn B, định vị và vuốt thẳng từng dây. Đảm bảo các dây được đặt trên các khe của Wire Holder.

Bước 6: cố định vị trí các dây và tiến hành cắt những đoạn thừa (cắt bằng với Wire Holder). Lắp Plug Housing vào Wire Holder sao cho các dây cáp vào đúng vị trí các chân.Quan sắt bằng trực quan nhằm đảm bảo Wire Holder phải được gài vào chốt hai bên của Plug Housing. Các dây phải được đưa lên sát đầu Plug Housing.

Bước 7: đưa Plug Shield lên sát phía trên của Plug Housing và bấm đầu bằng kìm bấm cáp Cat6 chuyên dụng của AMP.
